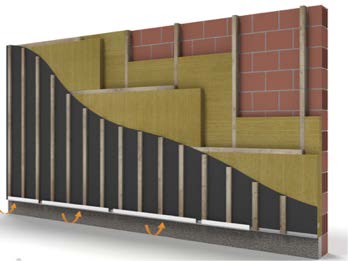

Le mur ,la structure bois , son isolant , le pare pluie le contre lattage le profil de départ et l’entre d’air matérialisé par les flèches jaune.

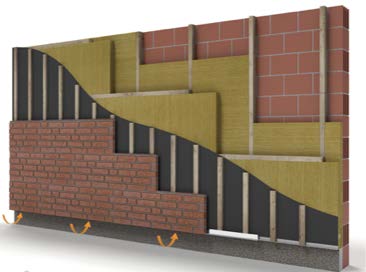

Mise en œuvre d’ une façade ventilée avec un isolant sur structure bois
D’autres possibilités peuvent être mises en oeuvre selon la configuration de votre projet
la mise en place du bardage ZF.
Tous nos bardages se posent de la gauche vers la droite

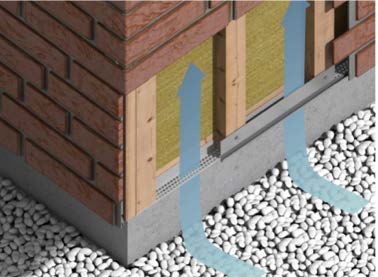

Détail du profil de départ et de la grille anti rongeur . Les flèches bleu nous sensibilisent à l’entrée d’air en partie basse trop souvent obturée
par un bardage qui descends trop près du sol.

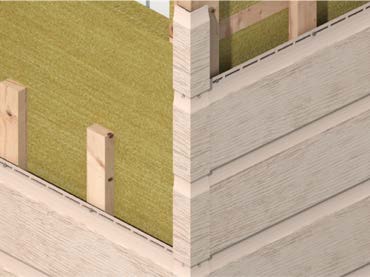

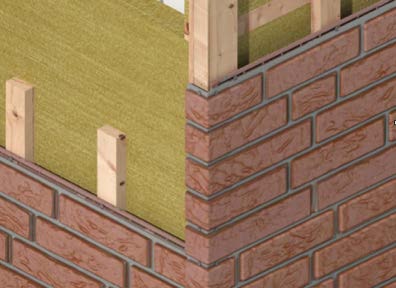

Détail de la finition d’un angle sortant en motif ZF brique ou moellon, en motif ZF bois.

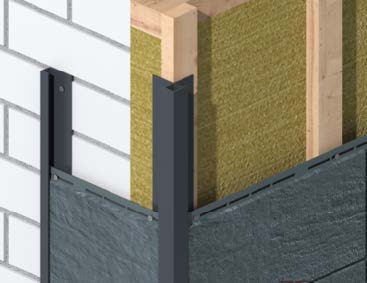

Exemple de finition lorsqu’on isole qu’une partie de mur peut être transpose au traitement des ébrasement de baies.
– en bardage avec un angle ZF et un profil PV
– en cornière PVC ou aluminium.
– finition en angle sortent en PVC . Le PVC peut être remplace par un pliage aluminium (cornière laque 40 x 40)

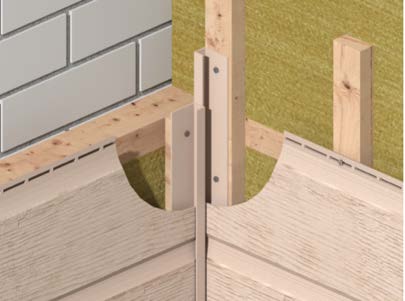

Le traitement d’un angle rentrant avec le profil PVC de notre gamme.
Ce profil peut être remplace par un pliage aluminium , dans ce cas le RAL doit être à l’extérieur.
Abordons le délicat problème de la ventilation au niveau des fenêtres, ainsi que le traitement de la couventine.

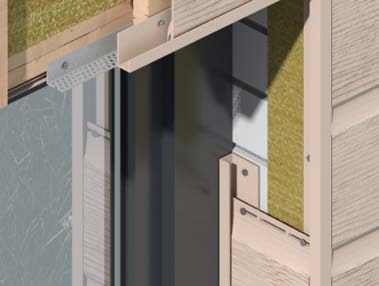

Le traitement d’un ébrasement de fenêtre , ainsi que le détail de finition du linteau.
Nous pouvons vous proposer un aluminium plie avec des perforations afin de crée la continuité de la ventilation de la façade.

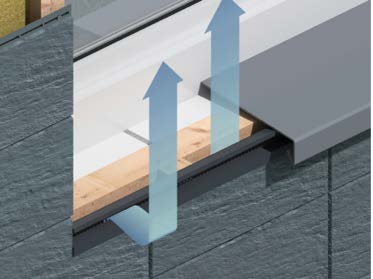

L’appuie de fenêtre et sa ventilation représente par les flèches bleu.

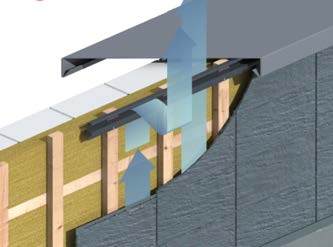

Et ensuite la couvertine en aluminium.
